Настройка шаблона печати этикетки с кодом маркировки

1. Что нужно подготовить перед началом

Перед настройкой убедитесь, что у вас есть доступ к рабочему месту ИС МПТ и права на создание шаблонов печати.

Также заранее определите:

размер будущей этикетки;
какие данные нужно вывести на этикетку;
нужен ли только код DataMatrix или дополнительные сведения о товаре;
будет ли использоваться типовой шаблон или шаблон нужно создать с нуля.

2. Откройте справочник шаблонов

Перейдите в рабочее место ИС МПТ.

Далее откройте раздел:

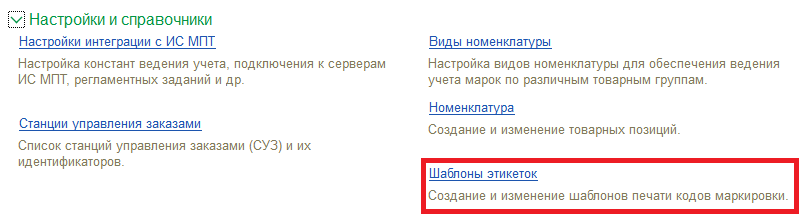

Настройки и справочники → Шаблоны печати кодов маркировки

В этом справочнике хранятся шаблоны, которые используются для печати этикеток с кодами маркировки.

3. Создайте новый шаблон

В справочнике создайте новый элемент.

Заполните основные данные:

Укажите наименование шаблона.
При необходимости выберите группу-родителя.
Сохраните элемент, чтобы можно было перейти к настройке макета.

Совет: называйте шаблон так, чтобы по названию было понятно, для какого товара, размера этикетки или сценария печати он используется.

4. Перейдите к редактированию макета

Откройте созданный шаблон и выберите команду редактирования макета.

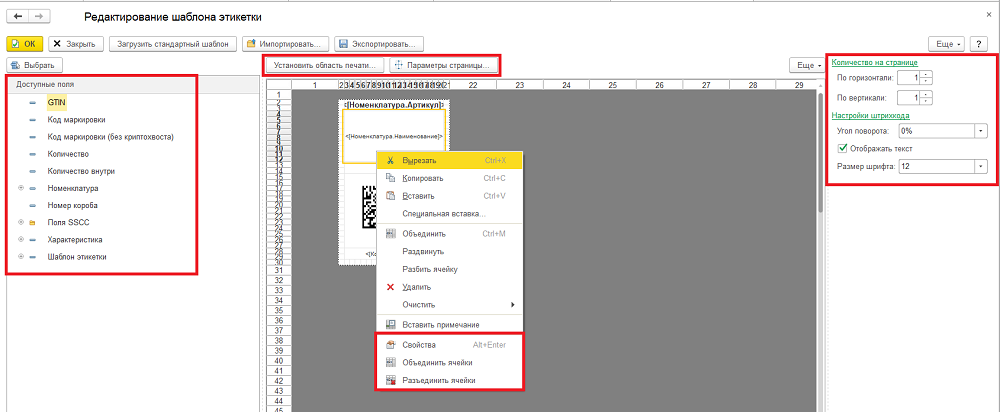

В редакторе можно настроить внешний вид этикетки:

добавить нужные поля;
разместить их в области печати;
изменить размер и расположение ячеек;
настроить текстовые и графические элементы.

Слева в редакторе отображается список доступных реквизитов. Их можно перенести в область печати и расположить на этикетке.

5. Добавьте код маркировки

Для печати кода маркировки используйте соответствующие поля из списка реквизитов.

Основные поля:

Код маркировки — используется для вывода графического штрихкода. При печати в этом поле формируется код DataMatrix.
Код маркировки без криптохвоста — используется для вывода краткого текстового представления кода.

Важно: для печати этикетки с маркировкой обязательно добавьте поле Код маркировки, иначе DataMatrix не будет напечатан.

Поля можно отредактировать с помощью контекстного меню (вызывается щелчком правой кнопки мыши в области ячейки). Также можно воспользоваться одним из предложенных вариантов стандартных шаблонов печати кодов маркировки, которые, при необходимости, можно отредактировать вручную.

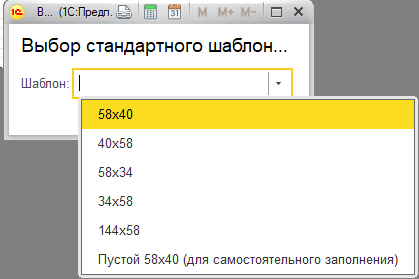

Для этого необходимо воспользоваться командой верхнего меню «Загрузить стандартный шаблон». Система предупредит, что текущий шаблон печати будет потерян. В случае подтверждения, откроется форма выбора типового шаблона.

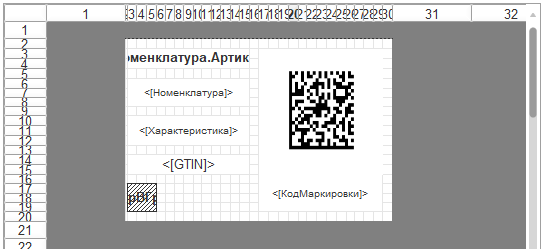

Каждый из представленных шаблонов имеет область для отображения кода маркировки в формате DataMatrix, а также некоторые дополнительные поля, идентифицирующие товарную позицию.

Шаблон «Пустой 58х40 (для самостоятельного заполнения)» представляет собой пустое поле 58х40, в котором можно самостоятельно настроить нужные поля этикетки.

Кроме того, в редакторе имеется возможность импорта и экспорта готовых шаблонов.

После завершения редактирования макета необходимо выйти из меню редактора с помощью команды «Ок» и повторно сохранить элемент справочника, после чего можно переходить к печати кодов маркировки.

Возможные ошибки и важные нюансы

Не закрывайте карточку шаблона без сохранения, иначе изменения могут быть потеряны.
Перед загрузкой стандартного шаблона проверьте, не нужно ли сохранить текущий макет.
Убедитесь, что поле Код маркировки добавлено в область печати.
Проверьте размер этикетки перед печатью, чтобы DataMatrix и текстовые поля не обрезались.
Не размещайте элементы слишком близко друг к другу: при печати они могут наложиться.
После настройки рекомендуется выполнить пробную печать одной этикетки.
